透明液压与气动综合实训装置
栏目分类：液压与气动实训博鱼(中国) 发布日期：2020-08-06 浏览次数：次
透明液压与气动综合实训装置,高性价比液压气动实验台液压元件采用透明工艺加工而成，最大工作压力为 1MPa，每个透明液压元件皆配有底板。
联系方式见右侧悬浮框
【透明液压与气动综合实训装置,高性价比液压气动实验台】是根据客户需求而写的，非常具有代表性，在客户搜索【透明液压与气动综合实训装置,高性价比液压气动实验台】时，都能通过我们来了解相关资讯，而且【透明液压与气动综合实训装置,高性价比液压气动实验台】在客户有需求时提供参考意见。

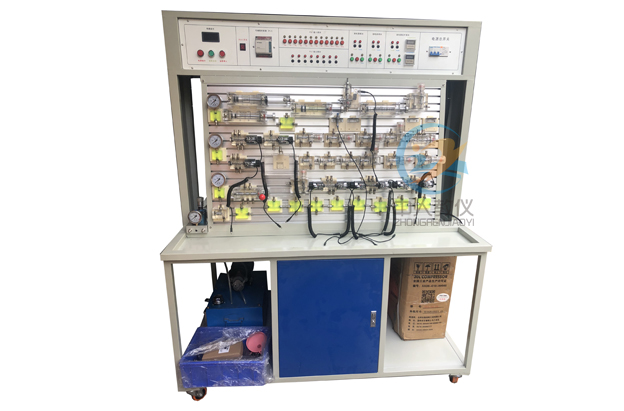

ZRYY-03B透明液压与气动综合实训装置
技术参数描述
1.输入电源：三相四线～AC380V±10% 50Hz；
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；
3.装置容量：＜1.5kVA；
4.系统额定工作压力：0.8MPa；
5.外形尺寸：约 1550mm×1000mm×1790mm（偏差±10%）
6.液压元件采用透明工艺加工而成，最大工作压力为 1MPa，每个透明液压元件皆配有底板。
7.气压元件采用透明工艺加工而成，每个透明气压元件皆配有底板。
8.安全保护：具有接地、漏电压、漏电流保护，安全指标符合国家标准。
高性价比液压气动实验台配置清单（附件 1：（单套配置））
| 序号 | 货物名称 | 技术参数要求 | 数量 |
| 1 | 透明液压与气动综合实训装置主机 |
采用钣金结构与工业铝型材一体化设计，正反面设计，工业铝型材在钣金的基础上建立一个固定阀板的平台。 电源模块 2 套 配置加载/卸荷控制旋钮开关、急停按钮等；控制方式切换旋钮开关， 分为手动操作和 PLC 控制等控制方式。 直流继电器模块 2 套 配置 4 只直流继电器、1 只直流时间继电器，开关量(包括线圈)接线端子全部引到面板上，并且线圈得电时有相应的指示灯指示。 控制按钮模块 2 套 配置 6 只绿色自复位按钮开关，6 只红色自锁按钮开关。按钮开关接线端子全部引到面板上。 综合控制模块 2 套 3 只带绿灯自复位双刀双掷按钮开关；3 只直流继电器，开关量(包括线圈)接线端子全部引到面板上，并且线圈得电时有相应的指示灯指示；配置 1 只直流时间继电器，开关量（包括线圈）接线端子全部引在面板上。 （5）主机模块 2 套 要求采用国际知名品牌可编程控制器，供电电压 AC85～264V，集成18 路数字量输入（DC24V 4mA，漏型・源型可切换）/12 路数字量输出（继电器输出），内置 18KB 程序存储器、12KB 数据存储器、10KB保持性存储器、6 个高速计数器（最大 200KHz），集成 RS485 接口、以太网接口，支持 RS232、RS485、MODBUS、USS、自由口通讯、S7 协议通讯、PROFIBUS 等通信，配有通信编程电缆。 （6）液压传动虚拟仿真软件 1 套 本软件基于unity3d开发，可布置到云服务器端，也可在本地环境使用，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。 元件识别采用了自动播放的形式，介绍了博鱼(中国)上的邮箱、液位计、油泵机组（此处介绍弹出液压符号、原理与介绍，点击确定进入下一项介绍）、阀架、压力表、传感器等 元件拆装分为学习模式与考核模式，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，学习模式中提示拆卸顺序，高亮显示，考核模式时拆卸与安装均无提示，拆装顺序出错时，将不能再进行下一步的拆装。工具栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。 液压元件构建设有单向阀（液控、锥阀芯、球阀芯）、换向阀主体结构（O型、Y型、H型）、液压缸（拼装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆）等的构建，每种构建实验都采用了图形化的方式，通过拖拽设定好的图形，进行构建，图形库中有混淆图形。 液压选型是通过液压原理图，然后选择泵的公称排量（12项，含11项混淆项）和压力等级（5项，含4项混淆项）、电磁溢流阀的选择（3项规格、3像压力等级、3项流量等级，均有混淆项）、滤油器的选择（多项选择含混淆项）、伺服阀的选择（多项选择含混淆项）、选择错误系统将自动进行提示正确答案，选择完后根据提示拖拽相应的工具到高亮部位。 8.5回路检查是通过选择正确的配件，包含密封圈的选择、检查阀门开关等。然后下一步骤进行开机，根据提示开机，开机后进入监控界面，根据提示逐一开启博鱼(中国)，提示的形式为文字与按钮高亮， 液压缸压力测试通过后台界面的测试按钮进入实验，逐步分为启动摩擦测试、启动摩擦力、参数设置、开始测试、绘制曲线、停止测试。 典型系统测试分试运行、阶段响应测试、频率响应测试。以上测试均为通过后台监控界面进行实验。 软件须能进行全方位旋转、放大、缩小观看其细节。且整体同一平台，不得以单独的资源展现。 （7）液压气动控制 AR 实时仿真软件 1 套 该软件支持iso系统及Android系统。 本软件可通过扫描二维码作为AR的入口，然后通过扫描图片的形式获取图片AR信息。可实现场景里的模型放大、缩小、旋转、移动。并且具有演示功能，可进行模型的拆装演示。回路的原理演示。 具有两种类型的功能，一种为模型的拆装演示及结构认识功能，另一种为原理图的动态演示功能。 能提供外啮合齿轮泵、双作用叶片泵、外反馈限压式变量叶片泵、直通式单向阀、容积式泵的工作原理、齿轮泵的间隙泄露、限压式变量叶片泵的工作原理、径向柱塞泵的工作原理、轴向柱塞泵的工作原理、摆动缸的工作原理、二位三通机动换向阀工作原理、单边滑阀的工作原理、常用接头、节流阀进油路节流调速回路、用行程阀与节流阀并联的速度转换回路、用两个调速阀的速度换接回路、汽车起重机液压系统伸缩臂原理图等17种液压气动元件及回路。 （8）可编程控制器 AR 实时仿真软件 1 套 本软件可通过软件内置PLC程序编程界面编程并可写入虚拟PLC中控制3D仿真模型。可模拟输送带启停及正反转、不同尺寸物料双通道分拣、物料供给控制、物料检测、物料加工、机械控制、交通信号灯控制、不同尺寸物料三通道分拣、升降机控制、不同尺寸物料经传输带正反转输送至不同仓库、次品分拣、自动门控制、舞台升降与幕布控制等不少于20个3D仿真模型。软件还可监控虚拟PLC输入/输出状态，当部件卡住时可使用复位功能复位。软件具有分步式教学功能，从易到难教学。 （9）PLC 虚拟实时仿真软件 1 套 1、技术指标 1.1、包含了工业自动化自主搭建、PLC编程、PLC控制系统调试等诸多机电专业技术、电气自动化技术训练的“三维虚拟仿真实时交互式教学软件”。 1.2、使用全三维虚拟仿真技术，全场景漫游，实时构建工业自动化系统；仿真包含现实中物理规则仿真及逼真工业现场音效仿真。 1.3、无需编程，面向三维图形，通过鼠标拖拽三维元件，简单快捷地部署工业应用场景并测试运行。 1.4、构建完整的虚拟工业自动化系统，通过一个外部信号采集盒，被控对象被各种外部技术控制。例如：PLC、机器人、单片机、工业现场总线、Labview虚拟仪器等。不限规格、不限品牌。 1.5、信号采集盒支持16数字输入，16数字输出，2个模拟输入，2个模拟输出。至少3个输入端口支持100K高速采样，支付脉冲数据计数采样。至少3个输出端口支持100K高速输出，支持脉冲输出。 1.6、信号采集支持端口扩展，最高可扩展到512输入，512输出。 1.7、允许用户导入3D模型，必须支持igs、step、stp、OBJ、STL格式文件。 1.8、提供3D模型制作工具，用户可以自制复杂3D仿真模型。 1.9、系统具有物理特性效果，如当工件碰到挡块、障碍，会根据物理特性相应的运动。 1.10、系统内置一款知名工业虚拟软件PLC，如三菱或西门子品牌，方便在无实物PLC时仿真训练。同一个PLC程序，可通过实际PLC实现虚实结合仿真，也可以通过虚拟PLC实现全虚拟仿真。 1.11、软件内置已构建完成的工业系统范例不少于16个 ，包括但不限于：十字路口交通灯控制、直流电机开环运动控制、伺服电机直线运动控制、传输线基本控制、传输线接力控制、多层升降电梯控制、桁架机器人机床上下料、机器人装配、传输线并线控制、机器人码垛、机器人搬运、传输线分捡、单列立库控制、双列立库控制、立体停车库、AGV智能物流等等。 1.12、3D模型可以云端更新。本软件可以通过远程服务器更新本地的3D模型。 1.13、本软件可以升级扩展机器人仿真功能与智能工厂仿真软件。智能工厂仿真软件将增加机器人虚拟仿真系统、离线编程系统、MES系统等。是一套完整的智能工厂虚实结合的仿真软件系统。 1.14、软件带有训练模式：具有排障功能。 （10）实验室管理系统（整个实验室配 1 套） 实验室远程管理部分采用云服务器与GPRS通讯的形式，随时随地控制博鱼(中国)。可通过APP实时控制，实时反馈，实时报警，APP支持ISO与安卓系统。 控制器： 1、工业级GSM模块和一款高性能的处理器组成，可通过GSM网的SMS服务功能方便快捷地实现远距离（GSM网络覆盖的地方）数据传送及通用博鱼(中国)的控制。 2、支持移动234G卡，大卡 3、AC/DC12-24V供电 4、功率：10A，2000W APP： 1、可通过二维码扫描、或者UID码自由添加博鱼(中国)，可自定义设置博鱼(中国)名称与博鱼(中国)密码 2、控制功能：全开、全关、各博鱼(中国)单开、单关、电动，可选配温度、湿度检测功能 3、控制器断电和来电时进行消息推送报警。 4、控制器状态实时双向反馈，检测控制器开关量的开/闭状态。 5、支持单次定时控制与周定时控制，支持断网工作，最大支持30组， |
1 套 |
| 2 | 实训桌 |
1.铁质双层亚光密纹喷塑结构，要求板材厚度不低于 1.5mm，双面结构配置，均各配有一个储物抽屉和一个键盘放置抽屉，液压面要求采用钣金喷塑船型防漏设计，集中收集实验遗油，实训桌下方设有元器件储存区，用于存放实训台配置的液压元器件及管件； 气动面要求采用防火、防水、耐磨高密度板作为桌面板，厚度不低于 20mm。 2.实训桌尺寸：1550mm×1000mm×800mm |
1套 |
| 3 | 液压泵站 | 采用内轴一体式安装，结构紧凑，噪音低。定量齿轮泵：额定流量4L/min，压力 2.5MPa；驱动电机：三相交流电压，功率 0.75kW，额定转速 960r/min，绝缘 B，系统额定工作压力：0.8MPa；油箱主要有吸油过滤器、油温液面计、清洁盖、空气滤清器、铝型材 20*80、油箱：公称容积 45L、2mm 钢板、红色航空液压油 45 升组成。 | 1套 |
| 4 | 静音空气压缩机 | 工作电源 AC220V±10% 50Hz，输入功率 0.55kW；公称容积 16L，额定流量：40L/min，额定输出气压 0.8MPa | 1 套 |
| 5 | 电脑及电脑桌 |
1.商用台式计算机，CPU ：不低于 I5-9100，内存不小于 8G，硬盘不小于 1T，显示不小于 21.5”。商用台式计算机安装好满足本次招标的软件并能正常运行。 2.电脑桌主体部分采用工业标准铝型材（规格 30×30）组装而成， 封板采用 1.5mm 冷轧钢板喷塑处理；桌面上方设置有显示器围栏， 采用 1.5mm 冷轧钢板冲φ6.5mm 工艺孔；键盘铁质材料加工喷塑而成，通过加重型轴承导轨吊装在桌面板下方，抽出缩回自如；桌体配有 4 个带刹车万向轮，方便电脑桌移动和固定；2 寸双轴承结构，直径 50mm，轮宽 25mm，高度75mm，螺杆 M10*25；尺寸：600*560*1000mm （桌面离地 800mm）。 |
1 套 （明确 1 套所不包含的具体内容） |
| 6 | 安装要求 |
1.完成实验室博鱼(中国)的布线，主回路至少 2 路，主回路母线采用 4mm 铜线 100 米，支线采用 1.5mm 铜线 200 米。 网络布线采用超 5 类标准网线 300 米，线槽采用标准铝线槽，每个实验台采用三相五线 16A 插座 16 个。 |
1批 |
| 序号 | 名称 | 规格 | 单位 | 数量 | ||
| 1 | 单出杆双作用液压缸 | 透明元件 | 个 | 2 | ||
| 2 | 先导式溢流阀 | 透明元件 | 只 | 1 | ||
| 3 | 直动式溢流阀 | 透明元件 | 只 | 2 | ||
| 4 | 节流阀 | 透明元件 | 只 | 1 | ||
| 5 | 三位四通手动换向阀 | 透明元件 | 只 | 1 | ||
| 6 | 三位四通电磁换向阀（O 型） | 透明元件 | 只 | 1 | ||
| 7 | 三位四通电磁换向阀（M 型） | 透明元件 | 只 | 1 | ||
| 8 | 三位四通电磁换向阀（H 型） | 透明元件 | 只 | 1 | ||
| 9 | 调速阀 | 透明元件 | 只 | 2 | ||
| 10 | 压力表 | 透明元件 | 只 | 3 | ||
| 11 | 弹簧回位油缸 | 透明元件 | 只 | 1 | ||
| 12 | 二位四通电磁换向阀 | 透明元件 | 只 | 2 | ||
| 13 | 二位三通电磁换向阀 | 透明元件 | 只 | 2 | ||
| 14 | 减压阀 | 透明元件 | 只 | 1 | ||
| 15 | 单向阀 | 透明元件 | 只 | 1 | ||
| 16 | 顺序阀 | 透明元件 | 只 | 1 | ||
| 17 | 液控单向阀 | 透明元件 | 只 | 1 | ||
| 18 | 压力继电器 | 透明元件 | 只 | 2 | ||
| 19 | 行程阀 | 透明元件 | 只 | 1 | ||
| 20 | 三通接头 | 透明元件 | 只 | 4 | ||
| 21 | 四通接头 | 透明元件 | 只 | 3 | ||
| 22 | 行程开关（含底板） | 只 | 2 | |||
| 23 | 实训导线 | 包 | 1 | |||
| 24 | 快速接头（公插头） | 套 | 1 | |||
| 25 | 快速接头（母插座） | SP-Φ8 | 套 | 1 | ||
| 26 | 液压阀底板 | 底板采用模具一次成型加工而成，轻便、耐冲击 | 套 | 1 | ||
| 27 | 透明胶管 | 透明管 | 根 | 25 | ||
| 28 | 单作用气缸 | 透明元件 | 只 | 1 | ||
| 29 | 双作用气缸 | 透明元件 | 只 | 2 | ||
| 30 | 双作用气缸（双出杆） | 透明元件 | 只 | 1 | ||
| 31 | 气控延时阀 | 透明元件 | 只 | 1 | ||
| 32 | 快速排气阀 | 透明元件 | 只 | 2 | ||
| 33 | 单向节流阀 | 透明元件 | 只 | 1 | ||
| 34 | 单电控二位三通阀 | 透明元件 | 只 | 1 | ||
| 35 | 透明元件 | 只 | 2 | |||
| 36 | 单电控二位五通阀 | 透明元件 | 只 | 1 | ||
| 37 | 双电控二位五通阀 | 透明元件 | 只 | 2 | ||
| 38 | 单气控二位三通阀 | 透明元件 | 只 | 1 | ||
| 39 | 透明元件 | 只 | 2 | |||
| 40 | 单气控二位五通阀 | 透明元件 | 只 | 2 | ||
| 41 | 双气控二位五通阀 | 透明元件 | 只 | 1 | ||
| 42 | 手动二位五通阀 | 透明元件 | 只 | 1 | ||
| 43 | 气爪 | 透明元件 | 只 | 1 | ||
| 44 | 气动马达 | 透明元件 | 只 | 1 | ||
| 实训项目 | |
| 1）简单的压力调节回路。 | |
| 2）采用多个溢流阀的调压回路（二级调压回路）。 | |
| 3）采用二位换向阀的卸荷回路。 | |
| 4）采用先导式溢流阀的卸荷回路。 | |
| 5）节流阀的节流调速回路(定压节流调速、变压节流调速)。 | |
| 6）差动快速回路。 | |
| 7）换向回路。 | |
| 8）锁紧回路。 | |
| 9）采用顺序阀的顺序动作回路。 | |
| 10）采用电器行程开关的顺序动作回路。 | |
| 11）压力继电器与行程开关组合顺序动作回路。 | |
| 12）液压缸同步回路。 | |
| 13）PLC 编程软件的学习和使用。 | |
| 14）PLC 与计算机的通讯，在线调试、监控。 | |
| 15）PLC 控制的液压基本回路实训（优化控制）。 | |
| 16）一个单作用气缸的直接控制。 | |
| 17）双作用气缸的换向回路。 | |
| 18）一个双作用气缸的速度控制。 | |
| 19）一个双作用气缸的与逻辑功能的直接控制。 | |
| 20）一个双作用气缸或逻辑功能的控制。 | |
| 21）双手操作（串联）回路控制。 | |
| 22）“两地”操作（并联）回路控制。 | |
| 23）具有互锁的“两地”单独操作回路控制。 | |
| 24）延时返回的单往复回路控制。 | |
| 25）过载保护。 | |
| 26）采用双电控电磁阀的连续往复回路控制。 | |
| 27）多气缸、主控阀为单电控电磁阀电－气控制回路的延时顺序控制。 | |
| 28）双缸多往复电－气联合控制回路控。 | |
| 29）双缸同步动作回路。 | |
| 30）快速排气阀的应用回路。 | |
| 31）梭阀的应用回路。 | |
| 32）计数回路。 | |
| 33）二次压力控制回路。 | |
| 34）气缸缓冲回路。 | |
| 35）气缸给进（快进→慢进→快退）系统。 | |
| 36）双缸动作回路。 | |
