三相异步电动机变频起动与调速实训柜

栏目分类:变频调速实训博鱼(中国)   发布日期:2021-09-04   浏览次数:
电动机变频起动与调速实训柜,变频调速实训柜在国民经济中发挥着极其重要的作用,被广泛用于冶金工业、各类风机、水泵、起重机械、生产机械等众多领域。咨询热线13122891392

联系方式见右侧悬浮框

【三相异步电动机变频起动与调速实训柜,三相异步电动机变频起动与】是根据客户需求而写的,非常具有代表性,在客户搜索【三相异步电动机变频起动与调速实训柜,三相异步电动机变频起动与】时,都能通过我们来了解相关资讯,而且【三相异步电动机变频起动与调速实训柜,三相异步电动机变频起动与】在客户有需求时提供参考意见。

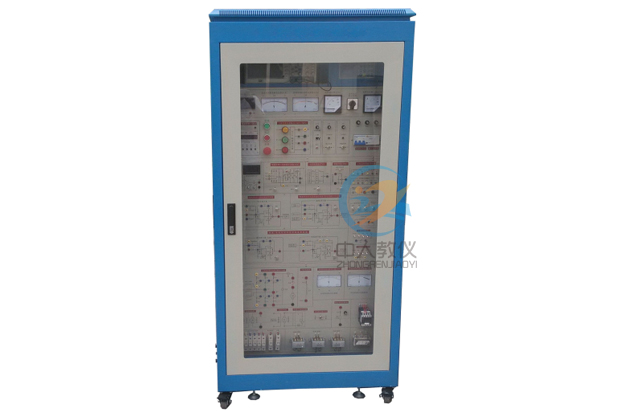

ZRDJ-BT三相异步电动机变频起动与调速实训柜,电动机变频调速实训装置
电动机变频起动与调速实训柜,变频调速实训柜
变频器广泛用于交流电机的起动与调速系统,具有起动电流小、调速平滑,调速比大,运行平稳,节能等优点,在国民经济中发挥着极其重要的作用,被广泛用于冶金工业、各类风机、水泵、起重机械、生产机械等众多领域。是为满足社会各行业对电机起动与调速博鱼(中国)的安装、调试、维修方面的电工、电气技术人员的需求,结合各职业院校电气类相关专业开设的《电工技术》、《电机拖动及控制》、《变频调速技术》、《电气控制技术》等课程的技能训练而研制的,是各职教中心、培训机构、职业鉴定站(所)等相关单位的培训和考核博鱼(中国),也是各职业院校电气类相关专业的实训博鱼(中国)。

二、特 点

   1. 采用标准配电柜为主体柜,控制柜空间利用合理、占地面积小,外形美观。
   2. 控制柜的器件选型、安装、接线等严格按照“电气博鱼(中国)安全设计导则”、“低压系统内博鱼(中国)的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。所用器件均采用国内外知名品牌,产品质量有保证。
   3. 采用工业变频器,以及YPF系列变频调速三相异步电动机为控制对象,贴近工业现场。
   4. 提供各种保护功能,实训安全可靠。

三、技术性能

  1. 输入电压:三相四线(或三相五线)~380V±10%  50Hz
  2. 工作环境:温度-5℃~+40℃  相对湿度<85%(25℃) 海拔<2000m
  3.  装置容量:<4kVA

四、系统配备

本实训柜主要由柜体、电气室、通用变频器、信号源、变频调速三相异步电动机等组成。
1. 柜体
     柜体为双层亚光密纹喷塑结构,双面柜门设计,冷轧钢板,结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志。控制柜还设有四个万向轮和四个固定调节机构。
2. 电气室
    正面柜门设有交流电压表、交流电流表、电压指示切换开关,通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值,交流电流表用来监视负载电流的大小。还装有运行状态指示灯、按钮开关、急停按钮、频率调节电位器等。电气室内部主要由断路器、熔断器、交流接触器(施耐德)、热继电器、输入电抗器、输出电抗器、滤波器、制动单元、电流互感器、散热风扇、二次外接端子排等器件组成。
3. 通用变频器
    提供日本三菱通用型F700系列变频器(具有高效节能功能)。
4. 信号源
   提供0~10V,4~20mA信号源模块,实现变频器外部电压、电流控制。
5. 三相异步电动机
    三相变频调速电动机YVP90L-4 调频马达1.5kw,1391rpm,配有专用电机连接电缆。

五、实训项目

1. 变频器的认识
2.变频器参数的设定与操作
3.三相异步电动机变频起动与调速线路的器件选择与安装
4.三相异步电动机变频起动与调速线路的布线与接线
5.三相异步电动机变频起动与调速线路的调试
6.三相异步电动机变频起动与调速线路的试运行
7.变频器的面板控制
8.变频器的电位器控制
9.变频器的电压控制
10.变频器的电流控制
11.三相异步电动机的变频调速
12.三相异步电动机变频起动与调速线路的故障分析与检修

热门实训室:现代制冷与空调系统实训装置


如对本产品/文章:三相异步电动机变频起动与调速实训柜,三相异步电动机变频起动与有任何疑问请随时博鱼网页版,我们将尽力为您提供最全的实训室建设方案和最优质的服务

本文关键词:三相异步电动机变频起动与调速实训柜,三相异步电动机变频起动与

【三相异步电动机变频起动与调速实训柜,三相异步电动机变频起动与】是上海中人原创,如果您在了解产品的过程中受到启发,想要咨询相关博鱼(中国)的问题,我们将派专员为您解决疑问,或者您在阅读【三相异步电动机变频起动与调速实训柜,三相异步电动机变频起动与】中有想不通的问题,也可以咨询我们,我们将为您提供快速解决【三相异步电动机变频起动与调速实训柜,三相异步电动机变频起动与】问题的方案
