五层电梯实训教学模型

栏目分类:PLC实训博鱼(中国)   发布日期:2021-08-27   浏览次数:
五层电梯实训教学模型,五层电梯plc控制对象系统楼层数为5层。提供电梯控制的各种功能的检测信号、执行机构和显示器件。按照实际电梯结构设计而成,咨询热线13122891392

联系方式见右侧悬浮框

【五层电梯实训教学模型,五层电梯plc控制对象系统】是根据客户需求而写的,非常具有代表性,在客户搜索【五层电梯实训教学模型,五层电梯plc控制对象系统】时,都能通过我们来了解相关资讯,而且【五层电梯实训教学模型,五层电梯plc控制对象系统】在客户有需求时提供参考意见。

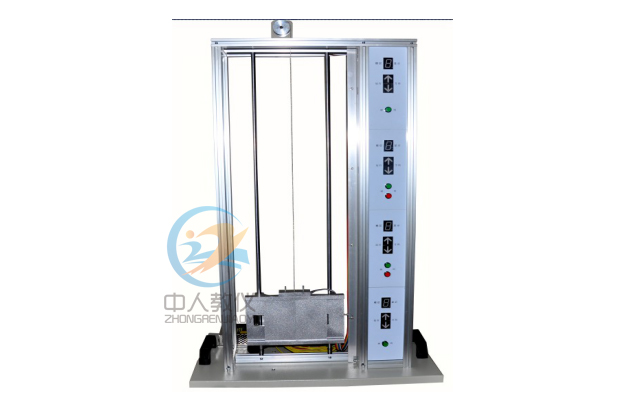

ZRPMX-02 五层电梯实训教学模型,五层电梯plc控制对象系统
五层电梯实训教学模型,五层电梯plc控制对象系统

系统功能

plc控制电梯实训模型将、应用、位置控制、复杂的开关量控制、时序逻辑控制有机结合成一体的教学装置。适合于楼宇自动化、等专业的相关实验课程。能满足各高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》等多个专业课程的主要实验项目,适合学生进行PLC实验、毕业设计和课程设计。

产品说明及系统功能

1. 五层电梯实训系统是按照实际电梯结构设计而成,具备实际电梯的几乎 所有的功能;具有实际电梯仿真结构,井道附近安装各楼层的外部呼叫按钮和轿箱状态显示装置。每部电梯都有独立的电气控制系统和轿厢门安全控制系统。
2.模型主体采用高级铝合金和高档有机玻璃材料制作,结实美观,透明性好,便于观察内部结构及实验动作。排线由多根组成,随轿厢上下自由运动,简洁安全,有条不紊。
3.电梯的模型的楼层数为5层。提供电梯控制的各种功能的检测信号、执行机构和显示器件。检测信号分为外呼信号、平层信号、位置检测信号、轿厢门开启及闭合位置信号等。电梯轿厢可上下运行,轿厢门具有开关和限位等保护功能。每个楼层显示当前轿厢所处的楼层位置、运行方向、外呼按钮信号具有记忆功能,与实际电梯相同。
4.轿厢的升降和厢门的开和关可以独立控制;每个楼梯有楼梯门,其机械结构同实际电梯相同:具有独特的推拉式关门功能;电梯到某一楼层后,厢门自动实现开门或关门。
5.具备关门防止夹人功能和超重报警功能,防夹开关触动后,门迅速开启,与实际相同。
6.电梯的升降、开关门速度可调,运动平稳。
7.具有升降和开关门硬件保护功能,提高了系统的安全性。
8.配有专用的内部信号控制器,接线简捷,控制方便。
9.该电梯模型的电气部分由两个直流电动机、位置显示装置、限位开关、等组成。
10.电梯模型由曳引系统、导向系统、门系统、轿厢系统、配重系统、
电力拖动系统、电气控制系统、安全保护系统等组成:
a)曳引系统由曳引系统直流电机、曳引钢丝绳、导向轮等组成,是电梯的动力源。
b)导向系统由导轨、导轮和导轨架等组成,使轿厢和配重只能沿着导轨
作稳定升降运动。
c)门系统由轿厢门、开门机、联动机构等组成。轿厢门设在轿厢入口、
由门扇和门导轨架等组成。
d)轿厢的厢体由厢底、厢壁、厢顶等组成轿厢内部的功能安钮装在电梯底座的上部。
11.根据用户要求,可具备PLC通讯实验功能,实现电梯的联网控制、实时互动、合理调度等较复杂的功能,与实际大型楼宇电梯无异。
12.有多种自设工作模式,可以快速切换,增强了系统功能;

技术参数:

技术条件:单相三线220V±5% 50Hz,
工作环境:温度-10℃~+40℃
相对湿度:≤85%(25℃)
尺寸:长宽高:550mm x 350mm x 900mm:

实训内容

基本实训:
1、电梯开、关门控制实训
2、电梯轿厢升降点动控制实训
3、电梯开关门、升降点动控制实训
4、电梯楼层连续运行显示实训
5、呼梯信号记忆与解除控制实训
6、电梯自动选向控制实训
应用实训:
1、全自动运行方式控制实训
2、检修运行方式控制实训
3、直驶运行方式控制实训
4、消防运行方式控制实训
5、电梯自动运行方式控制实训
