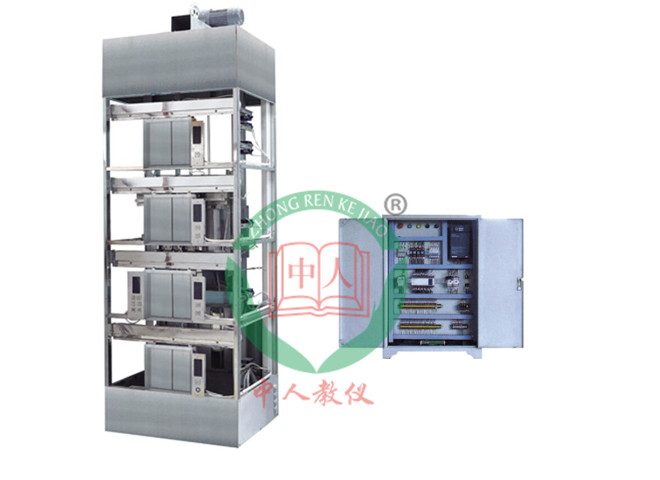

ZRDT-007不锈钢电梯模型

一、实验内容

1、感应器故障：

故障1、：GU（324-310）上强迫减速感应器损坏电梯不能正常上行但可下行。
故障2、：GD（325-310）下强迫减速感应器损坏电梯不能正常下行但可上行。
故障3、：SW（264-310）上限位感应器损坏电梯不能上行但可下行。
故障4、：XW（265-310）下限位感应器损坏电梯不能下行但可上行。
故障5、：KAB（278-310）触板开关失灵，安全触板无效
故障6~7：AK（268-310）；AG（269-310）开关门按钮失灵，不能开关门。
故障8~11：1AS（1A-310）；2AS（2A-310）；3AS（3A-310）
4AS（4A-310）；内选按钮失灵，所选楼层登记。
故障12~14：1SA（1S-310）；2SA（2S-310）；3SA（3S-310）
所选楼层按钮信号不能登记。上呼按钮失灵，
故障15~17：2XA（2X-310）；3XA（3X-310）；4XA（4X-310）下外呼按钮失灵，所选楼层按钮信号不能登记。
故障18~19：PKM（237~301）；PGM（243-301）开关门到位
开关损坏不能闭合，引起开门或关门继电器不能吸合。

2、触点、开关、按钮故障：

故障20~23：1TS（1T1、2T1）；2TS（1T2、2T2）；3TS（1T3、2T3）
4TS（1T4、T4）；厅门联锁开关回路故障，电梯不能运行。
故障24：SQF（111、301）轿门锁开关故障，电梯不能运行。
故障25~27：SJN（301、131）；SAQ（129、127）；SDS（125、123）
安全回路、电气回路故障，电梯不能进行操作。
故障28~29：KDX（115~113）；JR（113~101）相序、热继电器故障，电梯不能进行操作。
故障30：DYJ（261-310）安全回路继电器触点接触不良，电梯不能进行任何操作。
故障31：MSJ（262-310）门联锁回路继电器触点接触不良，电梯不能运行但可开关门。
故障32~33：KMJ（582-301）；KMJ（304-482）开门回路开门
继电器触点接触不良，导致门电机没电，不能开门。
故障34~35：GMJ（482-301）；GMJ（304-682）关门回路关门
继电器触点不良，导致门电机没电不能关门。
故障36~37：KMG（241-244）；GMJ（235-239）开关门继电器
回路的开关门继电器常闭触点接触不良，导致开门继电器或关
门继电器不能吸合。

3、PLC输出继电器故障：

故障38~41：Y10（1R-304）；Y11（2R-304）；Y12（3R-304）
Y1（4R-304），内选按钮灯输出按钮灯不亮。
故障42~44：Y17(A-304),Y20(B-304),Y21(C-304).
楼层显示输出继电器损坏，不能显示相应楼层。
故障45~48：Y4(11,J4),Y5(11,J5),Y6（11，J6）Y7（11，J7）PLC输出故障，引出变頻器误动作或不能运作。
A：各故障点设置于开关外部。
B：各故障点均引至故障端子排。
C：各故障开关均串联接入。
D：故障排除示例说明：
以故障1为例：
当波动故障扭子开关1时，电梯不能正常上行。这时只需短接线号324（端子排2）同线号324（端子排4）电梯则可正常运行。恢复扭子开关1后，请拆除短接线。

二、不锈钢电梯模型,电梯故障实验装置,电梯演示模型主要参数：

1、电梯轿厢尺寸：600×500×560（宽×深×高），外尺寸。
2、门口尺寸：360×420（宽×高）
3、井道框架外围尺寸：920×820×2900（宽×深×高）。
4、博鱼(中国)自重：约300㎏。
5、曳引机功率：0.2KW。电压380V或220V两种。
6、额定电流：0.86A。
7、供电电源：三相五线，380V，50HZ。
8、变频器：三菱E740。
9、可编程控制器（PLC）：日本三菱FX1N系列。
10、控制方式：集选（JX）。
11、电梯层站：4/4。

三、不锈钢电梯模型,电梯故障实验装置,电梯演示模型结构简介

不锈钢电梯模型,电梯故障实验装置,电梯演示模型电梯主要由以下部分组成：
1、井道框架：相当于电梯附着的建筑物，提供支承，固定导轨，是钢架结构。
2、曳引机：位于框架顶部，是电梯的动力装置，安装在两条承重梁上，他主要由以下部分组成：
（1）电动机：三相感应电动机，采用变频变压（VVVF）驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时,使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的舒适感。
（2）制动器：只在电梯通电运转时松闸，当电梯停止时制动并保持轿厢位置不变，工作电压AC220V。
（3）减速器：采用齿轮减速器，具有高密度、高效率、低噪音的特点。
（4）曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的摩擦力。
3、控制屏：
（1）变频器：根据PLC给出的指令，对电机的频率、电压进行调制，使电机运行平稳。
（2）可编程序控制器（PLC）：控制电梯的运行状态，根据内选信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号，顺向截停，反向保留信号，自动关门等功能。
（3）安全及门锁回路：由继电器回路组成，急停，门锁开关的通断决定安全及门锁回路的正常与否，以便PLC判断电梯是否处于安全状态。
4、导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5、轿厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在导轨上运行，轿厢装备自动化，门上装有连锁开关，当门关闭后电梯才能运行，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。
6、对重：与轿厢连接，作用是平衡轿厢的重量。
7、层门：门上有门锁开关，当层门关闭后，电梯才能启动。
8、操纵箱：设在框架正面左则，模拟乘客在轿厢内选层的信号输入博鱼(中国)，包括：
（1）数字显层器：七划数码显示轿厢所在楼层。
（2）“1”，“2”，“3”，“4”，选层按钮。
（3）关门按钮。
（4）方向指示灯：电梯运行方向指示。
（5）电源锁：开关电梯电源，即首层外呼盒。
9、减速信号系统：由永磁感应器构成，提供轿厢停层位置信号。
10、终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。

四、功能及有关操作：

1、正常使用操作程序
（1）接通三相电源。
（2）打开呼梯盒上的电源锁，这时应有楼层显示。电梯能自动关门，应答外呼信号，在操纵箱上选择楼层后，必须关好门才能运行。这时外呼信号顺向的能停车，反向的保留。
（3）厅外呼梯：电梯能自动响应信号，顺向停车，反向的在完成上一个指令后，自动应答。
（4）泊梯：电梯停靠在底层关好门后，把呼梯盒的电源锁匙拔至“关”，则可切电梯电源，电梯停止工作。
2、维修点动运行。
把不锈钢电梯模型,电梯故障实验装置,电梯演示模型控制屏中的“正常”-“维修”开关拔至“维修”状态，这时电梯仅作点动运行，但安全回路及门锁仍然有效，按“上行”或“下行”按钮，电梯作点动上或下，此操作用于电梯维修，或实验终端限位功能。用点动操作将电梯平层后，将选择开关至“正常”电梯将恢复正常运转。

五、简单故障排除：

1、保护当外电源错相或缺相时控制屏中的相序保护继电器动作，指示灯位红色，这时可变换相序或检查是否缺相即可。
2、曳引机抱闸不能打开，应检查：
（1）220V抱闸回路保险丝是否烧断。
（2）220V是否有电。
3、门锁回路不通：应检查门锁触点是否接触良好，可用万能表量其触点电阻。
4、安全回路不通：应检查全梯的安全开关是否合上，开关是否正常。
5、门机过慢或过快：可调整门机调速电阻或检查门机碳刷是否磨损。
6、平层不准：可调整平层感应器的位置。

六、控制方式说明：

以上所述控制方法为开关量控制即电梯由井道内开关（感应器）提供减速、平层信号。根据电梯发展的最新趋势，利用新科技的数字量控制方式。即用旋转编码器提供数字脉冲，再经由PLC（可编程控制器）计数运算处理信号，得出轿厢的位置从而发出减速、平层信号。采用这种技术后则可以省去井道内许多开关提高电梯的稳定性，减少故障。本模拟电梯通过转换开关（HK）可进行上述两种控制方式的转换即开关量与数字量的转换。
本模拟电梯PLC内存了两套程序，通过转换开关（HK）可自由切换，当转换开关置于
开关量控制时，井道内开关提供指令，数字量信号被封锁。当转换开关置于数字量
控制时由旋转编码器提供的脉冲数作为PLC处理的信号，同时开关量信号封住。
