可编程控制技术实训装置

栏目分类：产品总目录发布日期：2019-11-26 浏览次数：次

可编程控制技术实训装置,PLC实训博鱼(中国)一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255，咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【可编程控制技术实训装置,PLC实训博鱼(中国)】的实训室建设方案，对【可编程控制技术实训装置,PLC实训博鱼(中国)】施行三包售后服务，如果您对我们的【可编程控制技术实训装置,PLC实训博鱼(中国)】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

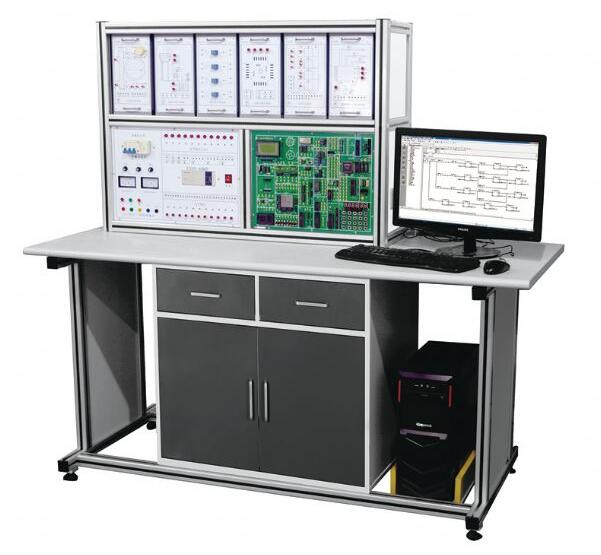

ZRPLC-02D可编程控制技术实训装置,PLC实训博鱼(中国)

实验内容

1、PLC控制器实验：
1．与、或、非逻辑功能实验                  2．定时器、计数器功能实验
3．跳转、分支功能实验                      4．移位寄存器实验
5．数据处理功能实验                        6．微分、位操作实验
7．交通信号灯PLC自动控制实验              8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验          10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验             12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验                     14．步进电机的PLC控制
15．模拟电视发射塔实验实验                 16．自动送料装车系统控制实验
17．自动售货机实验                         18．自动成型实验
19．水塔自动供水控制系统实验               20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验             22．电镀过程控制实验
2、微机接口及微机应用
A、微机接口实验（微机原理课）
1、I/O地址译码实验                          2、简单并行接口实验
3、可编程并行口实验（一）（二）           4、串行通讯实验（8251、8250）
5、A/D、D/A转换                         6、可编程定时器/计数器实验
7、七段数码显示实验                      8、中断实验和DMA通讯实验
B、趣味性实验及控制实验（微机应用课）
1、竞赛抢答器实验                                  2、数字录音机实验
3、电子琴实验                                        4、交通灯控制实验
5、继电器控制实验                         6、步进电机控制实验
7、七段数码显示实验                       8、集成电路测试实验
9、8279键盘、显示控制实验
C、TTL集成电路实验（数字电路课）
1、与、或、非门等门电路实验               2、组合逻辑电路实验（半加器、全加器等）
3、触发器实验（RS、D、JK等）             4、集成计数器及寄存器
5、译码器和数据选择器等                   6、单稳态触发器等波形实验

系统构成

1、PLC可编程控制器实验屏
2、PLC可编程控制器实验装置
3、PLC可编程控制器实验台
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、实验操作桌
8、微机接口及应用部分：
（1）微机接口部分：一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等；
（2）微机应用部分：设有声、继电器及喇叭、直流电机、步进电机驱动控制电路；
（3）辅助电路：40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（1MHZ、2MHZ）、方波信号。
9、电脑或手持编程器（用户自备或代购）。
