高性价比曲柄滑块导杆机构实验台
栏目分类：产品总目录 发布日期：2020-08-06 浏览次数：次
高性价比曲柄滑块导杆机构实验台,凸轮组合性能测试实验装置所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构运动特性的影响。咨询热线13122891392。
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【高性价比曲柄滑块导杆机构实验台,凸轮组合性能测试实验装置】的实训室建设方案，对【高性价比曲柄滑块导杆机构实验台,凸轮组合性能测试实验装置】施行三包售后服务，如果您对我们的【高性价比曲柄滑块导杆机构实验台,凸轮组合性能测试实验装置】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

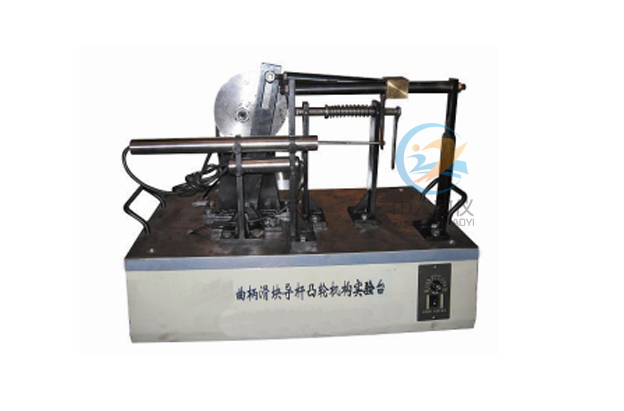

ZRJX-QB曲柄滑块、导杆、凸轮组合实验台
一、实验内容
1、曲柄滑块、曲柄导杆滑块机构、凸轮机构的实物拼装。２、检测滑块的位移、速度、加速度。并实时显示变化曲线。
３、检测凸轮的速度、加速度、角速度。并实时显示变化曲线
４、连杆上点的运动轨迹分析
二、主要技术参数
１、供电电源：220V/50HZ；２、直流电机功率：125W
3、凸轮基圆半径60mm，最大升程30mm，滚子半径8mm
4、曲柄摆角31度，曲柄长度30-50mm可调；导杆长度200-250可调，连杆长度180-250可调，滑块最大行程130mm
5、光栅角位移传感器：200线
6、外型尺寸：600×510×400
7、电机调速范围：0—250r/min
8、随机工具及附件各一套
三、性能特点
１、可进行曲柄滑块机构及曲柄导杆滑块机构、凸轮机构的拼装。２、比较曲柄滑块机构及曲柄导杆滑块机构的性能差别。
３、曲柄滑块导杆凸轮机构实验台可对各种运动规律（8种）的直动从动杆凸轮机构的运动进行比较。
４、所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构运动特性的影响。
５、检测系统集数据采集与电机调节控制于一体。检测系统采用先进的单片机系统，以串口通讯，测试数据精度高、速度快、稳定。
６、该系统配套软件以Vb为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构的虚拟运动、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点。
７、驱动直流电机可进行无级调速，以满足实验机构的不同运动要求。
如对本产品/文章：高性价比曲柄滑块导杆机构实验台,凸轮组合性能测试实验装置有任何疑问请随时博鱼网页版，我们将尽力为您提供最全的实训室建设方案和最优质的服务
本文分享链接：/cpzh/4246.html
常见问题：
问题①：你们公司都有什么资质？
答：我们中人公司是国家注册的生产商，具有专利证书、软件著作权等生产型企业应当具备的资质，并且我们生产的【高性价比曲柄滑块导杆机构实验台,凸轮组合性能测试实验装置】都是100%测试才允许出厂的。
问题②：如果我们单位购买【高性价比曲柄滑块导杆机构实验台,凸轮组合性能测试实验装置】是否包含安装调试培训服务？
答：我们所有博鱼(中国)如果没有注明“不含安装/调试/培训”等字样（举例：【高性价比曲柄滑块导杆机构实验台,凸轮组合性能测试实验装置】不含安装调试培训，含运费。），都是可以包安装调试培训的。
问题③：你们能提供【高性价比曲柄滑块导杆机构实验台,凸轮组合性能测试实验装置】的整体实训室的建设方案吗？
答：如果您对我们的【高性价比曲柄滑块导杆机构实验台,凸轮组合性能测试实验装置】有意向，可以来电咨询或者咨询企业QQ：2198972893。让我们客服为您量身定做一个方案或者提供我们现有的方案。同时需要您留下贵单位的全称，方便我们做报告。
