动车组（CRH3）电气控制实验装置

栏目分类：产品总目录发布日期：2020-08-20 浏览次数：次

动车组（CRH3）电气控制实验装置,动车组电气技能实训装置牵引VVVF控制模块、紧急、停放车制动与转向架监控控制模块、列车自动门控制电路

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【动车组（CRH3）电气控制实验装置,动车组电气技能实训装置】的实训室建设方案，对【动车组（CRH3）电气控制实验装置,动车组电气技能实训装置】施行三包售后服务，如果您对我们的【动车组（CRH3）电气控制实验装置,动车组电气技能实训装置】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

ZRGD-01动车组（CRH3）电气控制系统安装与维修实训考核博鱼(中国)

1、概述：

动车组电气系统实训装置包含传统的继电控制和PLC、人机界面、通讯等多种控制方式，模块化结构，并带有模拟相应的操作机构动作。博鱼(中国)的典型电路模块包括受电弓升降控制电路模块、主断控制电路模块、空调系统控制模块、牵引VVVF控制模块、紧急、停放车制动与转向架监控控制模块、照明控制模块、列车自动门控制电路、配电安装实训考核单元等八大部分。通过在该装置中的技能训练能在深入理解专业知识的同时，培养一线员工专业的实践技能。并且该装置还有利对操作顺序、调试过程、安装工艺等工作特性和接线原理的理解和掌握。

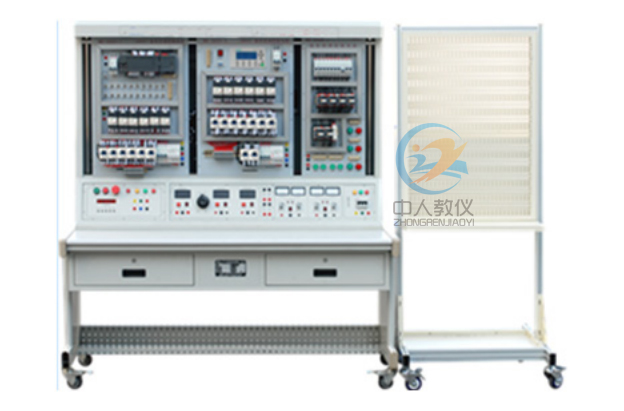

动车组（CRH3）电气控制系统安装与维修实训考核博鱼(中国),动车组电气系统实训装置

动车组（CRH3）电气控制系统安装与维修实训考核博鱼(中国),动车组电气系统实训装置

2、实训项目：

博鱼(中国)可以完成以下典型实训：
2.1 动车组典型电气控制电路的工作原理与故障分析与排除：
实训一： PLC的编程实训；
实训二：人机界面的基本界面的编程实训；
实训三：基本通讯实训；
实训四：变频器基本参数设置实训；
实训五：变频器多速段控制实训；
实训六：基于PLC与变频器的通讯的开环控制实训；
实训七：基于PLC与变频器的通讯的闭环控制实训；
实训八：绝对值增量型编码器在PLC上的编程实训；
实训九：人机界面与PLC的通讯实训；
2.2 基础继电控制回路及动车组典型电气控制电路的安装：
实训一：按钮联锁的正、反转控制线路；
实训二：接触器联锁电动机正、反转控制线路；
实训三：接触器和按钮双重联锁正反转控制线路；
实训四：按钮切换的Y-△启动控制线路；
实训五：时间继电器切换Y-△降压启动控制线路；
实训六：三相交流异步电动机能耗制动控制线路；
实训七：受电弓升降控制电路；
实训八：主断控制电路；
实训九：牵引VVVF控制电路；
实训十：空调系统控制电路；
实训十一：紧急、停放车制动与转向架监控控制电路；
实训十二：照明控制电路；
实训十三：列车自动门控制电路；

3、博鱼(中国)系统总体构成

3.1 台架包含实训桌、实训台、电气安装架、考核挂板存放柜等。实验桌有一个带锁抽屉，便于存放实训指导书、实训工具及附件，挂板柜便于存放常用的考核挂板；实训台有时间管理器，可以设定考核时间， 0~250／2A交流可调电源1路，380／2A三相交流电源2路、220V／2A单相电源2路、0~30V／2A直流可调电源1路、实训照明日关灯等。
3.2 实训装置配有10寸触摸屏，既可用于操作控制，又可实时显示模拟控制对象的动作过程。
3.3 配电安装实训考核单元是实现电气安装和现场规范实现、工艺实现的理想实训单元。通过训练，加强受训人员了解和掌握国家标准、专业标准、企业标准和相关的操作规范。提高了受训人员的基本操作技能水平，对行业和企业发展、产品推广起到积极作用。
3.4 牵引VVVF控制模块包括触摸屏、PLC控制器、通讯线缆、变频器、编码器组成。可以实现标准为RS-485的有线串行通信接口，实现上位机对本系统的监控功能。

4、配置清单及技术规格

1、博鱼(中国)总体技术：
1.1 外型：整体尺寸约 1570mm×750mm×1800mm；
1.2 实训台架的材料：双层亚光密纹结构；
1.3 电源：
（1）电源输入：三相AC 380V ±10% 50HZ 三相五线；
（2）电源输出： 0~250／2A交流可调电源1路，380／2A三相交流电源2路、220V／2A单相电源2路、0~30V／2A直流可调电源1路，实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能；
1.4 仪表/表头：内部测量显示：指针式交流电压表1只，数字式直流电压表3只、数字式直流电流表3只、数字式交流电压表1只、数字式交流电流表1只，实时监控所测电压/电流变化；
1.5 保护：短路保护、过载保护、欠压保护、漏电保护，漏电保护动作电流≤30mA。
2、配置清单及技术规格：

序号	博鱼(中国)名称	单位	数量	主要技术规格要求	备注
1	★主机模块	套	1	输入24点、输出24点PLC
2	触摸屏模块	套	1	10寸触摸屏；
3	USB下载线	套	1	配套
4	★受电弓升降控制电路模块	套	1	按钮、指示灯、电磁阀、气源；	由三个单元组成受电弓控制；含二个模拟控制对象；
5	★紧急、停放制动与转向架监控控制电路模块	套	1	按钮、指示灯、电机、温度传感器、气源；	由三个单元组成紧急、停放制动与转向架监控；含一个模拟控制对象；
6	★主断环路控制电路模块	套	1	按钮、指示灯、电磁阀、气源；	由二个单元组成主断环路控制电路；含二个模拟控制对象；
7	★空调控制电路模块	套	1	按钮、指示灯、风机、温度传感器	由三个单元组成主断环路控制电路；含全部模拟被控对象（电机）；；
8	★列车VVVF牵引控制模块	套	1	调节手柄、变频器、电机、气动刹车、旋转编码器、气源；	由三个单元组成列车VVVF牵引控制电路；含模拟被控对象；
9	★客室照明控制电路模块	套	1	按钮、照明灯、指示灯；	由一个单元组成；
10	★列车自动门控制电路	套	1	按钮、指灯、模拟门、传感器；	有一个单元组成；
11	配电安装实训单元	套	1	由网孔板及安装元件组成；	详见附表1
12	实训用台架	套	1	含实训桌、实训台（可移动和固定、钢制、表面喷塑、实训用电源等；	定制
13	常用工具	套	1	配套	详见附表2
14	实训用耗材	套	1	配套	详见附表2
15	实训指导书	本	1	配套
16	安装耗材	批	1	配套

附表1：配电安装实训单元

序号	名称	技术规格	数量	单位	备注
1	网孔板	定制	1	块
2	空气开关	6A、三相	1	只
3	空气开关	6A、二相	1	只
4	熔断器	额定电压500V，额定电流2A，三相	1	只
5	熔断器	额定电压500V，额定电流2A，二相	1	只
6	接触器	三常开主触头，额定电流9A	5	只	AC220V
7	热保护继电器	额定电流20A，热元件整定电流3.5A	3	只	AC220V
8	热保护继电器座	配套	3	只
9	时间继电器	四档可调，调定时间0～60S	2	只	AC220V
10	按钮	NP4-11	5	只
11	指示灯	ND16	3	只
12	电阻器	10W	3	只
13	中间继电器	14脚	1	只	AC220V
14	中间继电器座	14脚	1	只
15	按钮与指示灯支架	定制	1	只
16	接线端子	TB1012	3	只	12节/只

附表2：常用工具及耗材（与配电安装实训单元配套）

序号	名称	技术规格	数量	单位	备注
1	数字万用表	配套	1	台
2	斜口钳	配套	1	把
3	尖嘴钳	配套	1	把
4	剥线钳	配套	1	把
5	冷压钳	配套	1	把
6	一字螺丝刀	4寸	1	把
7	十字螺丝刀	4寸	1	把
8	一字螺丝刀	3寸	1	把
9	十字螺丝刀	3寸	1	把
10	线槽	PVC塑料，30×25	2	根
11	导轨	35	1	米	铝合金
12	插针	1.5mm2	1	包	1000只
13	导线	BVR 1.5mm2	5	卷	黄绿红蓝，双色各一
14	扎带	100mm	1	包	1000只
