电机装配实验台

栏目分类:产品总目录   发布日期:2020-09-21   浏览次数:
电机装配实验台,电机维修实训装置配备相应的电机装配工具及仪器,采用实中台结构,将测量仪器固定于控制屏上,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【电机装配实验台,电机维修实训装置】的实训室建设方案,对【电机装配实验台,电机维修实训装置】施行三包售后服务,如果您对我们的【电机装配实验台,电机维修实训装置】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

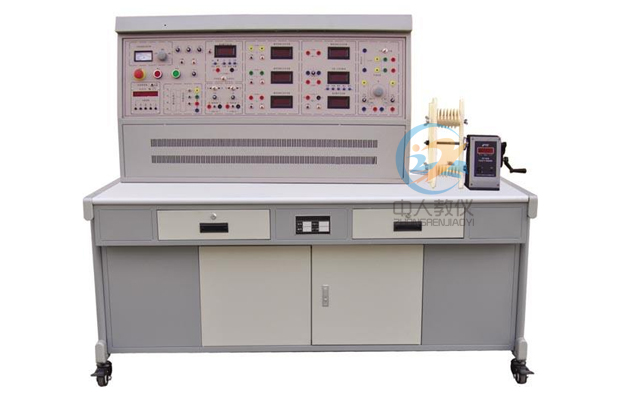

ZRDJZP-02电机装配工艺技能实训装置

一、装置特点

1、电机组装装配实训博鱼(中国)采用模块化的方式,进行技能训练
2、该实训装置配备相应的电机装配工具及仪器
3、控制屏采用实中台结构,将测量仪器固定于控制屏上
4、本装置具有良好的自身保护体系,为实现开放性实训室提供了优良的实训博鱼(中国)
5、具有漏电压、漏电流保护装置、仪器超量称保护装置,安全符合国家标准
电机装配工艺技能实训装置,电机组装装配实训博鱼(中国)

二、技术性能

1、输入电压:三相四线(或三相五线)~380V±10% 50Hz
2、工作环境:环境温度范围为-10~+40℃  相对温度<85%(25℃)
3、装置容量:<3KVA
4、重    量:100kg
5、外形尺寸:1300mm×750mm×1250mm

三、装置配备

1、电源控制屏
   控制屏为铁质双层亚光密纹喷塑结构,铝质面板
2、实训桌
   实训桌为铁制结构,桌面配备一块防静电绝缘橡胶垫,保护操作台。
3、ZP02主控功能板配备资源
(1)三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。
(2)控制屏面板上设有指针式交流电压表三只,用于监测三相输入电源每两相之间的线电压。
(3)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生技能实训的考核提供一个统一的评定标准。
(4)三相可调交流电源,通过1.5KVA三相同轴自耦调压器进行调压,输出0~450V/2A。
(5)直流电源部分:0~30V/2A可调直流稳压电源,继电器自动换档,多圈电位器连续调节,具有软载止自动短路保护功能。
(6)提供直流数字电压表一只:测量范围0~300V,分2V、20V、300V三档,直键开关切换,三位半显示,输入阻抗为10MΩ,精度为0.5级,具有超量程报警、指示等功能。
(7)直流数字毫安表一只:测量范围0~2000mA,分20mA、200mA、2000mA三档,直键开关切换,三位半数显,精度0.5级,具有超量程报警、指示等功能。
(8)提供真有效值交流数字电压表一只,测量范围0~500V,量程自动判断、自动切换,精度0.5级,三位半数显。
(9)提供真有效值交流数字电流表三只,测量范围0~5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程告警、指示及切断总电源功能。
(10)螺口灯座及双刀双掷开关各一只
4、仪器仪表
(1)500V等级兆欧表一只,用于测试电机绕组绝缘电阻
(2)890B+数字万用表,三位半显示
(3)钳形电流表一只
5、电机及拆装工具等
(1)拆、装等金工工具一套:拉马、活动扳手、橡皮锤、划线板、压线板、弯头剪刀、螺丝刀、錾子、尖嘴钳、刮刀、塞尺、锉刀、烙铁等。
(2)手摇电子计数绕线机一台:数显范围0~9999匝数,计数精确、计数方便
(3)绕线装置一套:电机绕线模、绕线轴、绕线架、压线架等
(4)未浸漆的三相鼠笼异步电动机:额定功率180W,电压380V(Y接法),转速1400r/min。
(5)未浸漆的他励直流电动机:额定功率100W,电压220V,转速1500r/min。
(6)未浸漆的同步电机:额定功率120W,电压380V(Y接法),电流0.35A,转速1500r/min。

四、实训项目

(一)异步电机的装配
1.异步电机绕组的嵌线和接线
 ①同心式绕组嵌线
②链式绕组嵌线
③交叉式绕组嵌线
④短矩双层叠绕组嵌线
⑤双层波绕组嵌线
⑥双层同心绕组嵌线
2.绝缘浸渍处理
3.异步电机的定子装配
 4.异步电机的转子装配
5.异步电机的总装配
6.机组轴线的校调
7.电机的机械检查
8.绕组的检查
①绕组外观和几何尺寸的检查
②直流电阻的检测
③三相绕组电流平衡试验
④耐电压试验

(二)凸极同步电机的装配
1.凸极同步电机定子装配
2.同步电机定子绕组嵌线
3.凸极同步电机转子装配
4.凸极同步电机转子绕组嵌线
5.凸极同步电机的总装配
 6.同步电机的机械检查
7.绕组的检查
①绕组外观和几何尺寸的检查
②三相绕组电流平衡试验
③耐电压试验
(三)直流电机装配
1.直流电机定子装配
2.直流电机定子绕组嵌线
3.直流电机的电枢装配
4.直流电机的电枢绕组嵌线
5.直流电机的总装配
 6.直流电机的机械检查
7.绕组的检查
①绕组外观和几何尺寸的检查
②三相绕组电流平衡试验
③耐电压试验

五、用户自配仪器博鱼(中国)

1.交流耐电压测试仪、短路测试仪
2.烘箱、浸漆槽
