平面磨床电气控制线路实训台

栏目分类:产品总目录   发布日期:2021-01-15   浏览次数:
平面磨床电气控制线路实训台,磨床电气实验台生借助原理分析,全方位真实的机床电气故障排除训练,是进行机,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【平面磨床电气控制线路实训台,磨床电气实验台】的实训室建设方案,对【平面磨床电气控制线路实训台,磨床电气实验台】施行三包售后服务,如果您对我们的【平面磨床电气控制线路实训台,磨床电气实验台】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

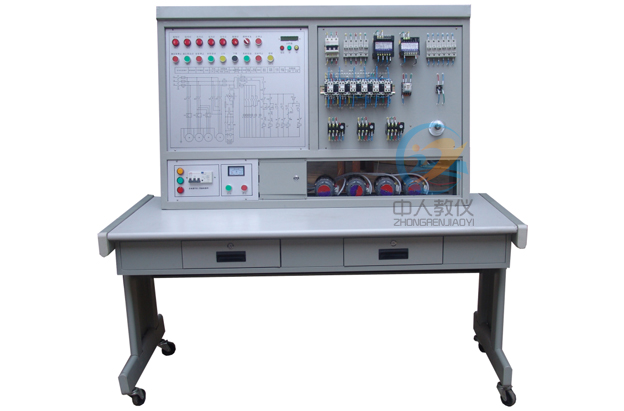

ZRJC-MC平面磨床电气控制线路实训台

M7120平面磨床电气电路实验台是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制内容的教学、考核而研制的,可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障,学生借助原理分析,全方位真实的机床电气故障排除训练,是进行机床电气技能培训考核的理想教学博鱼(中国),教学效果显著。
平面磨床电气控制线路实训台,M7120平面磨床电气电路实验台

一、实验装置的基本配置:

1、交流电源(带有漏电保护措施):提供三相交流电源(380V)
2、人身安全保护体系:屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即切断电源,确保实验进程安全。
3、机床立体彩图:面板上印有每种机床的彩色立体外形图,可以很直观地看出各种机床的外形轮廓,机床形态逼真。
4、电磁调速异步电动机:实验台装有4台电磁调速异步电动机
5、故障开关箱:设有11个故障开关。
6、实验桌:实验桌为铁质双层亚光密纹喷塑结构,桌面密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、实验项目及主要内容:

1、学生熟悉常用低压电器的结构和原理

2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上。

3、提高学生的动手能力的技能操作水平。

4、通过对机床故障排除,完成机床常见故障的排除

5、可以设置故障点做为维修电工的技能考核台

三、技术性能:

1、输入电源:三相四线制380V交流电源。

2、结构:实验台为铁质钣金喷塑结构,坚固耐用。

3、工作环境:温度-100-+400C。

4、整机功耗:<2KW

四、实验台电器配置清单:

代号

元件名称

件数

用途

M1

泵电动机

1

液压泵传动

M2

砂轮电动机

1

砂轮传动

M3

冷却泵电动机

1

供给浍液

M4

砂轮升降电动机

1

砂轮升降传动

QS1

开关

1

总开关

FU1

熔断器

1

电源保险

FU2

熔断器

1

FU3

熔断器

1

FU4

熔断器

1

FU5

熔断器

1

FU6

熔断器

1

FR

热继电器

1

M1过载保护

T

变压器

1

整流、降压、照明电源

KM1

接触器

1

控制液压泵电动机M1

KM2

接触器

1

控制砂轮电动机M2

KM3

接触器

1

点动控制砂轮升降电动机(上升)

KM4

接触器

1

点动控制砂轮升降电动机(下降)

KM5

接触器

1

控制电磁吸盘充磁

KM6

接触器

1

点动控制电磁阀去磁

VC

硅整流器

1

整流

KA

欠电压继电器

1

欠电压保护

FR1

热继电器

1

M1过载保护

FR2

热继电器

1

M2过载保护

FR3

热继电器

1

M3过载保护

SB1

按钮

1

总停

SB2

按钮

1

液压泵停止

SB3

按钮

1

液压泵起动

SB4

按钮

1

砂轮停止

SB5

按钮

1

砂轮起动

SB6

按钮

1

砂轮上升起动

SB7

按钮

1

砂轮下降起动

SB8

按钮

1

电磁吸盘充磁

SB9

按钮

1

电磁吸盘停止充磁

SB10

按钮

1

电磁吸盘去磁

HL1-HL5

指示灯

5

指示线路工作状况

五、故障实验

本实验台设有电气线路常见故障内容,供学生操作、分析问题、解决问题之用。本实验台单项故障有11项(不含综合故障)。常见故障有主电机不能起动、进给电机不能起动等。

本实验台故障的设置,都是用开关操作。并都集中组装在实验台的下柜内,设置比较稳秘,操作简单方便。设置故障时只需打开下柜的门,便可操作故障开关。在实验中可以由指导老师设置故障,由学生来检测、测试。在实验台前面的面板上的原理图中,开关的连接处都装有测试点,同学们可以通过这些测试点,以及接触器的常开、常闭触点来检测。

六、故障分析:

1、控制液压泵电机不能转。

2、控制砂轮电机、冷却泵电机不能转。

3、控制主变压器失电,一切动作不能起动。

4、砂轮升降电机不转。

5、控制公共接地端断,其它动作也不能起动。

6、控制主控电源失电,任何动作不能起动。

7、KM1能启动但不能自锁。

8、KM2不能启动。

9、KM3不能启动。

10、KM4不能启动。

11、KM5、KM6不能启动。
